深度了解GPRS無線傳輸（2）

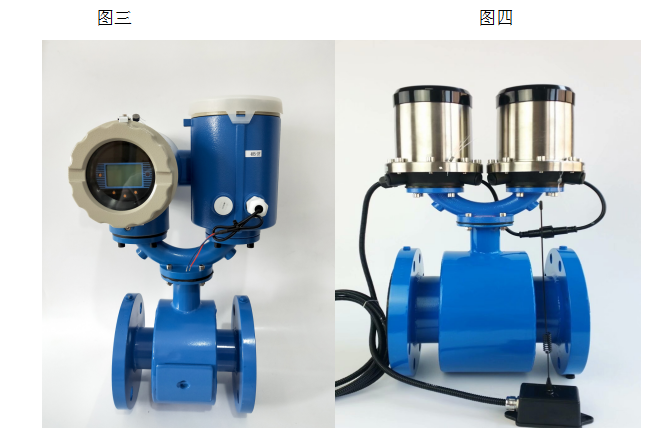

一體式電池供電801款（圖三）沒有收集到801款GPRS，此圖代替；
一體式電池供電803款（圖四）外置天線，上圖為內置天線（帶尖突出一部分）

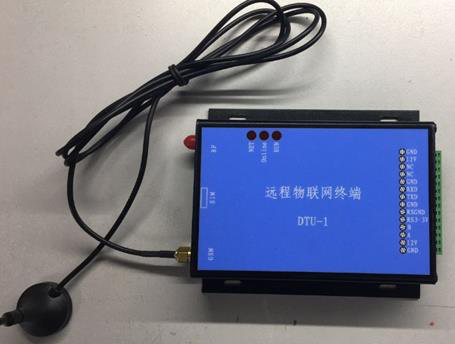

利用DTU遠程物聯終端，在具有RS485通訊端口功能的電磁流量計，
也可加裝GPRS無線傳輸（比如：客戶早期安裝的電磁流量計，
沒有無線傳輸?shù)脑O備，后來發現GPRS可實現遠程抄表，也可以手機查看實時數據，
方便很多，就想增加這項功能。只要具有RS485的通訊功能，
就可以利用485的物理接口，接上DTU，利用DTU來采集讀取電磁流量計的數據，
實現無線傳輸?shù)墓δ?。當然，單純的DTU完成不了傳輸任務，
他需要我們廠家提供電磁流量計的通訊協議，編輯程序，導入到DTU物聯終端，
完成數據讀取、采集、發送）市面DTU種類比較多，性價比差別也很大，
低至23百，高致上千，價格不等
產品解析：解析一下電源供電和電池供電兩種（產品認知，自家的產品一定要了解）
一、電源供電GPRS(由于我手上產品不全，大家看不到實物，
以圖片形式為大家講解，發圖)圖一為一體式電源供電GPRS類型，
上面蓋子就是內置天線以及傳輸模塊，內含傳輸模塊，天線，SIM物聯卡。
下面為流量計量顯示表，也就是轉換器。著重講解一下GPRS部分。
首先SIM卡的安裝，我公司出廠的成套產品，出廠一般都會佩戴物聯SIM卡
（但是也有客戶不需要我們廠家附帶流量卡，這一部分客戶會自行辦理物聯卡，
移動運營商營業廳均可辦理）
安裝步驟：（注：SIM卡的安裝一定要在切斷電源下操作，

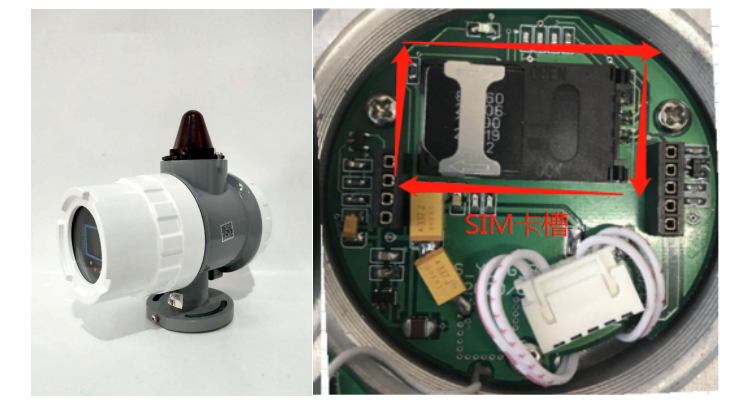

切記不要再帶電的狀態下安裝拆卸物聯卡）1.將流量計頂端紅色的蓋子打開，
打開結構如下圖（二），這里面我們安裝的卡為大號卡（現在的電話卡分：
大卡、中卡、小卡），注意，我們安裝的是大卡！物聯網卡辦理之后，
在背面有物聯卡的卡號。
?
