流量計及水表的選型
流量計及水表的選型
防腐型金屬管轉子流量計
對有腐蝕性介質流量測量，可采用防腐型金屬管轉子流量計。

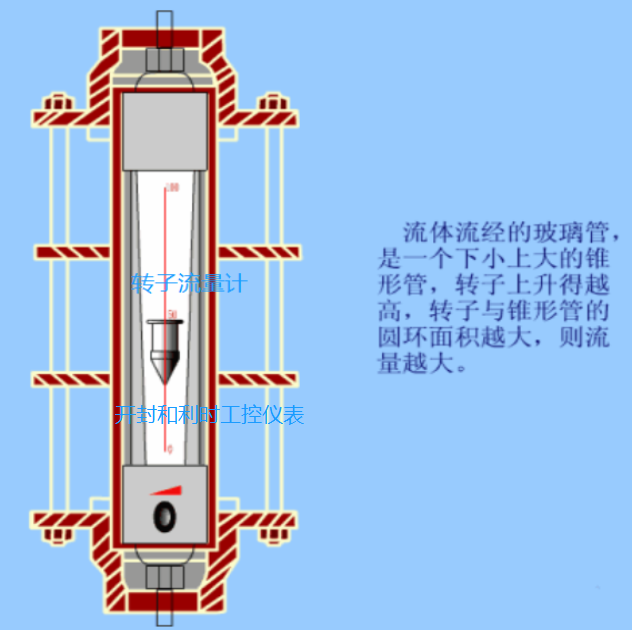

（3）轉子流量計
?
要求垂直安裝，傾斜度不大于5°。流體應自下而上，安裝位置應振動較小，易于觀察和維護，
應設上、下游切斷閥和旁路閥。對臟污介質，必須在流量計的進口處加裝過濾器。
3速度式流量計

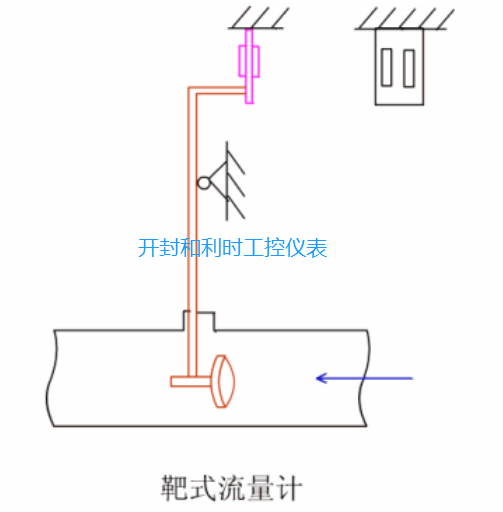

（1）靶式流量計
?
粘度較高，含少量固體顆粒的液體流量測量，當要求精確度不高于1.5級，
量程比不大于3∶1時，可采用靶式流量計。
靶式流量計一般安裝在水平管道上。前直管段長度為15～40D，后直管段長度為5D。

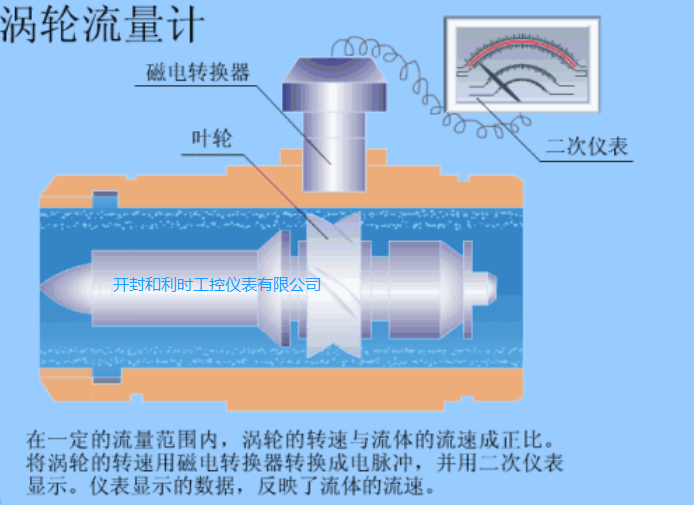

（2）渦輪流量計
?
潔凈的氣體及運動粘度不大于5×10-6m2／s的潔凈液體的流量測量，當要求較精確計量，
量程比不大于10∶1時，可采用渦輪流量計。
渦輪流量計應安裝在水平管道上，使液體充滿整個管道，并設上、下游截止閥和旁路閥，
以及在上游設過濾器，下游設排放閥。
直管段長度：上游不少于20D，下游不少于5D。
（3）旋渦流量計（卡門渦街流量計或渦街流量計）
潔凈氣體、蒸汽和液體的大中流量測量，可選用旋渦流量計。
低速流體及粘度大于20×10-3pa·s液體的測量，不宜選用旋渦流量計。選用時應對管道流速進行驗算。
該流量計具有壓力損失較小、安裝方便的特點。
對直管段要求：上游為15～40D（視配管情況而定）；
上游加整流器時，上游不小于10D；下游至少為5D。
（4）水表
就地累積水的流量，當量程比要求小于30∶1時，可采用水表。
水表安裝于水平管道上，并要求直管段長度為：上游不少于8D，下游不少于5D。
