?電磁流量計的基本原理（一）
測量原理：根據法拉第電磁感應定律，當一導體在磁場中運動切割磁力線時，
在導體的兩端即產生感生電勢e，其方向由右手定則確定，其大小與磁場的磁感應強度B，
導體在磁場內的長度L及導體的運動速度u成正比，如果B， L，u三者互相垂直，則e＝Blu??
與此相仿，在磁感應強度為B的均勻磁場中，
垂直于磁場方向放一個內徑為D的不導磁管道，
當導電液體在管道中以流速u流動時，導電流體就切割磁力線．

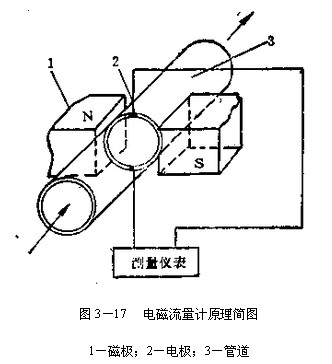

如果在管道截面上垂直于磁場的直徑兩端安裝一對電極(圖3—17)
則可以證明，只要管道內流速分布為軸對稱分布，兩電極之間也特產生感生電動勢：
e＝BD??式中，為管道截面上的平均流速。
由此可得管道的體積流量為：
qv＝πDUˉ由上式可見，體積流量qv與感應電動勢e和測量管內徑D成線性關系，
與磁場的磁感應強度B成反比，
與其它物理參數無關．這就是電磁流量計的測量原理．
需要說明的是，要使式（3—17）嚴格成立，必須使測量條件滿足下列假定：
①磁場是均勻分布的恒定磁場；
②被測流體的流速軸對稱分布；
③被測液體是非磁性的；
④被測液體的電導率均勻且各向同性。
