渦街流量計安裝條件和示意圖來咯，確定不了解下
開封渦街流量計安裝條件和示意圖來咯
1.流量計水平或垂直安裝（流體的方向自下而上）在于其公稱通經響應的管道上

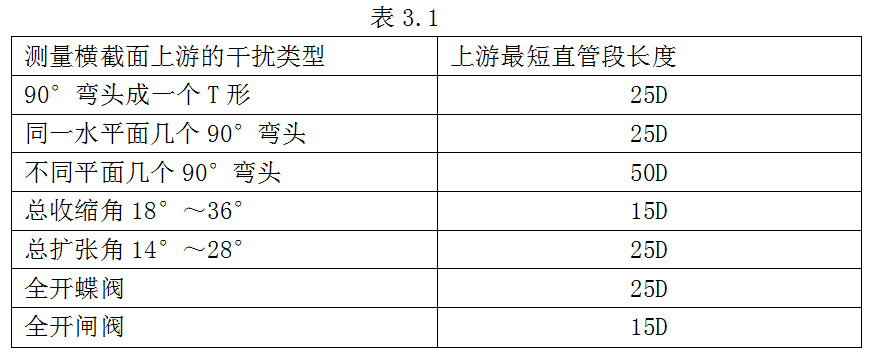

2.流量計上游和下游應配置一定的直管段，其長度應滿足表3.1的要求
3.在流量計的上游則不應設置流量調節閥
4.如上游直管段長度不能滿足表3.1的要求，建議用戶在上游側管道中安裝整流器
5.煙道插入式由于采用特殊結構的探頭，可放寬對前后直管段的要求，前后直管段≥1D。

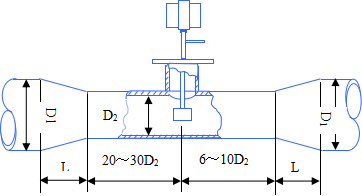

6.若管道要縮徑，其直管段與漸變管的長度應滿足圖3.1的要求
?
圖3.1流量計縮管安裝示意圖
