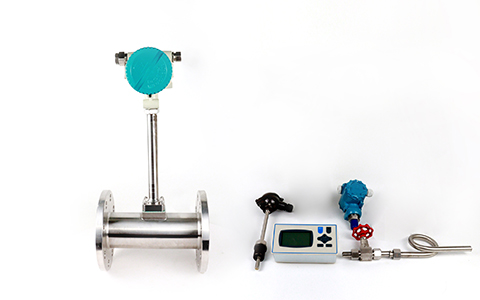

渦街流量計是在流體中安放一根非流線型游渦發生體,流體在發生體兩側交替地分離釋放出兩串規則地交?
錯排列的游渦的儀表。當通流截面一定時，流速與導容積流量成正比。
因此，測量振蕩頻率即可測得流量。渦街流量計按頻率檢出方式可分為:應力式、
應變式、振動體式、光電式及超聲式等。
這種流量計是70?年代開發和發展起來的優點
（1）渦街流量計無可動部件，測量元件結構簡單，性能可靠，使用壽命長。
（2）渦街流量計測量范圍寬。量程比一般能達到 1：1
（3）渦街流量計的體積流量不受被測流體的溫度、壓力、密度或粘度等熱工參數的影響。
一般不需 單獨標定。它可以測量液體、氣體或蒸汽的流量。
（4） 它造成的壓力損失小。
（5） 準確度較高，重復性為 0.5％，且維護量小。
缺點（1） 渦街流量計工作狀態下的體積流量不受被測流體溫度、壓力、密度等熱工參數的影響，
但液體或蒸汽的最終測量結果應是質量流量，對于氣體，最終測量結果應是標準體積流量。
質量流量或標準體 積流量都必須通過流體密度進行換算，必須考慮流體工況變化引起的流體密度變化。
（2）管道流速不均造成測量誤差；不能準確確定流體工況變化時的介質密度；
將濕飽和蒸汽假設成干飽和蒸汽進行測量。
（3）抗振性能差。外來振動會使渦街流量計產生測量誤差，甚至不能正常工作。
通道流體高流速?zèng)_擊會使渦街發生體的懸臂昌產生附加振動，使測量精度降低。大管徑影響更為明顯。
（4）對測量臟污介質適應性差。渦街流量計的發生體極易被介質臟污或被污物纏繞，
改變幾何體尺寸，對測量精度造成極大影響。
（5）直管段要求高。渦街流量計直管段一定要保證前 40D 后 20D，才能滿足測量要求。
（6）耐溫性能差。渦街流量計一般只能測量 300℃以下介質的流體流量。
