開封和利時工控儀表有限公司氣體渦輪操作說明（下）

氣體渦輪流量計外接線端子說明

1.渦輪流量計接線端子說明

?

1

2

3

4

5

6

7

8

9

10

11

12

A

B

I-

I+

V+

V-

PL

DL

IC

BC

BL

GND

A: RS-485通訊 A

B: RS-485通訊 B

I-: 電流輸出-

I+:電流輸出+

V+：供電電源 DC24V+

V-：供電電源 0V

FL: 脈沖輸出

DL: 當量輸出

IC:當量輸出（IC卡控制器當量輸入）

BC: （IC卡控制器）

BL: （IC卡控制器）

GND：公共地（IC卡控制器）

?

IC卡控制器接法：

IC:當量輸出+

GND:輸出-

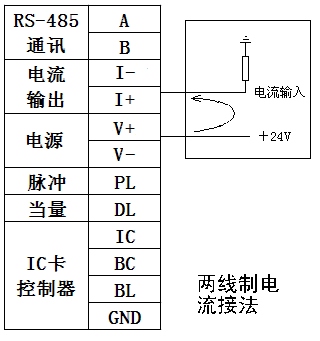

a.?渦輪流量計兩線制電流接法：

圖片3.png?

?

?

?

?

?

?

?

?

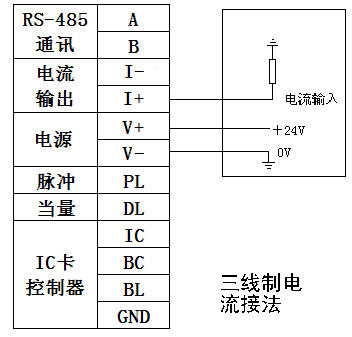

b.?渦輪流量計三線制線制電流接法：

圖片4.png?

?

?

?

?

?

?

?

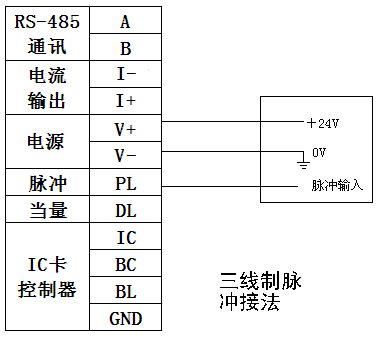

d.渦輪流量計三線制脈沖接法：

圖片5.png?

?

?

?

?

?

?

?

?

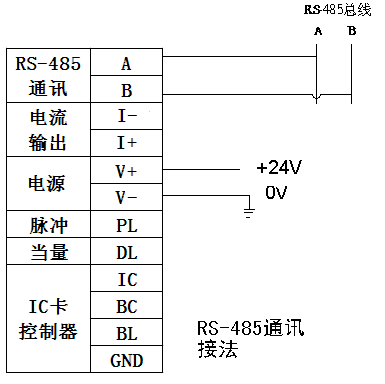

f.RS485通訊接法：

圖片6.png?

?

?

?

?

?

?

?

?

?

?
